Fusible grillé : comment trouver le coupable dans la boîte à fusibles sans schéma ?

Le chargeur du téléphone ne s’allume plus. Les essuie-glaces s’immobilisent sous une averse battante. La radio reste muette. Ces pannes agaçantes ont souvent une cause commune, minuscule et pourtant capitale : un fusible grillé. Face à ce problème, le premier réflexe est souvent de se tourner vers le manuel du véhicule ou le schéma collé sur le couvercle de la boîte à fusibles. Mais que faire quand ce schéma est illisible, perdu, ou simplement absent ? On se retrouve alors perplexe devant une mosaïque de plastiques colorés, sans savoir par où commencer.

La plupart des conseils se résument à deux approches : sortir chaque fusible un par un pour l’inspecter visuellement, une méthode longue et fastidieuse, ou utiliser un multimètre, un outil qui peut intimider celui qui n’a aucune connaissance en électricité. Ces solutions oublient l’essentiel : trouver un fusible défaillant n’est pas un jeu de devinettes, mais une démarche de diagnostic logique, accessible à tous. Le véritable secret n’est pas de tester frénétiquement tous les composants, mais de comprendre le symptôme pour cibler la bonne zone, puis d’appliquer une astuce de professionnel, quasi-gratuite, pour identifier le coupable.

Ce guide va vous dévoiler cette méthode pas à pas. Nous allons d’abord apprendre à lire votre voiture comme une carte pour savoir où chercher. Ensuite, nous découvrirons les outils et techniques infaillibles pour tester un fusible sans même le démonter. Enfin, et c’est le plus important, nous verrons pourquoi changer un fusible n’est que la moitié du travail et comment éviter que la panne ne se reproduise une heure plus tard. Oubliez la complexité, nous allons droit au but, avec des solutions pragmatiques pour vous redonner le contrôle.

Cet article vous guidera à travers les étapes essentielles pour diagnostiquer et résoudre vous-même une panne de fusible. Le sommaire ci-dessous vous permettra de naviguer facilement entre les points clés de notre méthode.

Pourquoi ne faut-il jamais remplacer un fusible rouge (10A) par un bleu (15A) ?

Un fusible n’est pas juste un bout de plastique coloré. C’est un gardien silencieux, une sentinelle conçue pour se sacrifier. Son rôle est de fondre et de couper le courant dès qu’une intensité anormale (un court-circuit ou une surcharge) menace un équipement électrique. Chaque circuit est conçu pour supporter une intensité maximale précise, et le fusible est calibré pour être le maillon faible. Remplacer un fusible par un modèle d’ampérage supérieur, c’est comme remplacer le vigile d’une bijouterie par une porte ouverte. Le courant excessif ne sera plus stoppé et traversera le circuit jusqu’à atteindre l’équipement qu’il est censé protéger : autoradio, moteur d’essuie-glace, ou pire, un calculateur électronique.

Les conséquences peuvent être désastreuses. Un faisceau électrique peut surchauffer au point de fondre, voire de déclencher un début d’incendie. Plus fréquemment, c’est le composant électronique en bout de ligne qui grille. L’économie de quelques secondes à ne pas chercher le bon fusible peut se transformer en une facture salée, car des études montrent que le remplacement d’un calculateur habitacle coûte entre 300€ et 1000€. Pour éviter toute erreur, les constructeurs ont établi un code couleur universel :

• Marron : 7,5A (éclairage intérieur, circuits légers)
• Rouge : 10A (radio, plafonnier, circuits standards)
• Bleu : 15A (essuie-glaces, lève-vitres, circuits moyens)
• Jaune : 20A (dégivrage de la lunette arrière, circuits puissants)
• Transparent : 25A (circuits haute puissance)
• Vert : 30A (ventilateur moteur, circuits très haute puissance)

Cette règle est non négociable : on peut toujours remplacer un fusible par un autre de même ampérage, quelle que soit sa couleur (certains fabricants utilisent des variantes), mais jamais par un ampérage différent, surtout pas supérieur. C’est le principe fondamental de la protection électrique de votre véhicule.

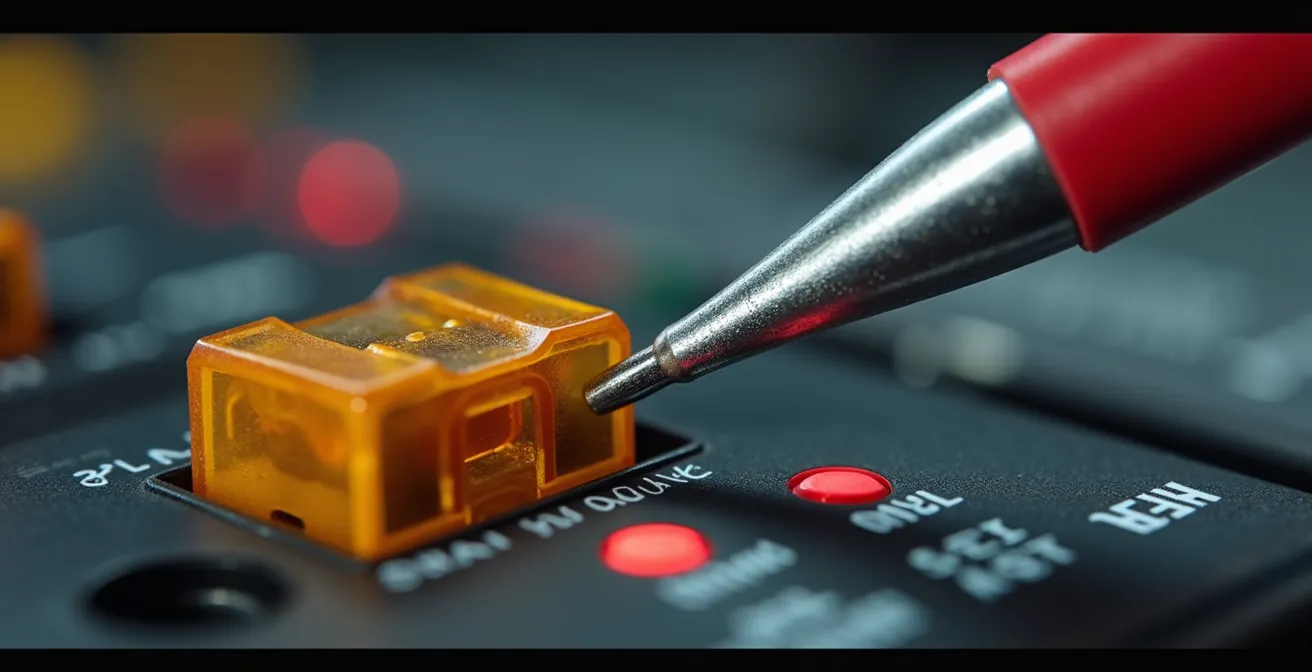

Comment utiliser un multimètre pour tester un fusible sans le sortir de son logement ?

Le multimètre est l’outil de diagnostic par excellence, mais il peut impressionner. Pourtant, pour tester un fusible, l’opération est très simple et évite d’avoir à extraire chaque composant. La méthode la plus rapide est le test de tension. Pour cela, réglez votre multimètre sur le mode Voltmètre DC (courant continu), calibre 20V. Mettez le contact de la voiture pour alimenter les circuits. Connectez la sonde noire (-) du multimètre à une bonne masse métallique (une vis non peinte du châssis, par exemple). Ensuite, avec la sonde rouge (+), venez toucher successivement les deux petites languettes métalliques visibles sur le dessus de chaque fusible.

L’interprétation est simple : si vous mesurez environ 12V sur les deux languettes, le courant passe, le fusible est bon. Si vous mesurez 12V d’un côté et 0V de l’autre, le courant entre mais ne sort pas : le fusible est grillé. Si vous mesurez 0V des deux côtés, soit le circuit n’est pas censé être alimenté à ce moment-là (par exemple, le fusible des feux de route alors que vous êtes en feux de croisement), soit le problème se situe en amont.

Toutefois, il existe une alternative encore plus simple et visuelle, particulièrement recommandée pour les débutants. Comme le préconise un garage indépendant lyonnais, une simple lampe témoin 12V, qui coûte moins de 5€, fait parfaitement l’affaire. La méthode est la même : connectez la pince de la lampe à la masse, et touchez les deux languettes du fusible avec la pointe. Si la lampe s’allume des deux côtés, le fusible est intact. Si elle ne s’allume que d’un côté, il est à changer. C’est une méthode infaillible, sans risque d’erreur de réglage, qui donne un résultat immédiat.

Compartiment moteur ou habitacle : où se cache le fusible de votre pompe à carburant ?

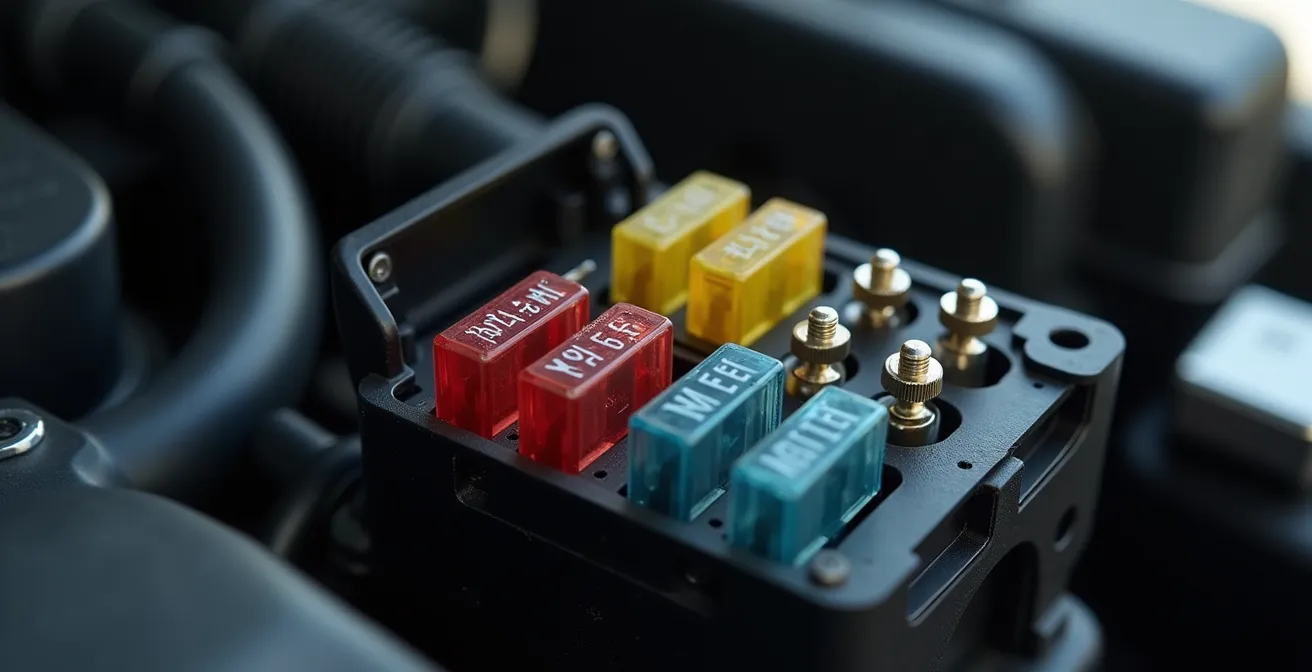

Avant même de sortir un outil, la première étape du diagnostic est de savoir où chercher. Une voiture moderne possède généralement au moins deux boîtes à fusibles, et parfois trois. Tenter de tout vérifier au hasard est une perte de temps. La logique de répartition est heureusement assez standardisée chez la plupart des constructeurs. Il suffit de réfléchir à la nature de la panne : est-ce un élément lié au fonctionnement du moteur ou à la sécurité, ou bien un équipement de confort ?

En règle générale, la cartographie électrique de votre véhicule est divisée ainsi : la boîte à fusibles située dans le compartiment moteur (souvent près de la batterie) protège les organes vitaux. On y trouve les fusibles de l’injection, de la pompe à carburant, de l’ABS, des phares ou encore du ventilateur de radiateur. La seconde boîte, située dans l’habitacle (généralement sous le volant, derrière la boîte à gants ou sur le côté du tableau de bord), gère les équipements de confort et d’agrément : autoradio, lève-vitres, climatisation, éclairage intérieur, allume-cigare. Des études de constructeurs montrent que cette répartition est respectée dans près de 90% des cas pour les fonctions moteur dans le compartiment avant et les fonctions confort dans l’habitacle.

Donc, si votre pompe à carburant est en cause (le moteur tousse et cale), c’est dans le compartiment moteur qu’il faut chercher. Si c’est votre prise 12V qui ne fonctionne plus, direction l’habitacle. Certains véhicules, notamment les breaks ou les monospaces, peuvent avoir une troisième boîte dans le coffre pour gérer les feux arrière, le dégivrage ou l’attelage.

Ce tableau résume les emplacements les plus courants et les équipements qu’ils protègent pour vous aider à cibler votre recherche.

L’erreur de changer le fusible sans chercher le court-circuit qui l’a fait sauter

Vous avez trouvé le fusible grillé et l’avez remplacé. Vous mettez le contact, l’équipement fonctionne à nouveau. Victoire ? Pas si vite. Si le nouveau fusible grille instantanément ou après quelques minutes, vous n’avez traité que le symptôme, pas la cause. Un fusible ne grille jamais sans raison. Sa destruction est le signe d’un problème sous-jacent, le plus souvent un court-circuit. Un court-circuit se produit lorsqu’un fil d’alimentation (+12V) entre en contact direct avec la masse (le châssis métallique de la voiture), créant un passage pour le courant sans résistance. L’intensité grimpe alors en flèche, et le fusible-sentinelle se sacrifie.

Continuer à remplacer le fusible en boucle est non seulement inutile, mais aussi dangereux. Cela peut endommager durablement l’équipement concerné. Il faut donc jouer au détective et trouver l’origine du problème. Les causes les plus fréquentes sont des fils dénudés par le frottement ou l’usure. Il faut inspecter méthodiquement le faisceau électrique qui alimente l’appareil en panne, en portant une attention particulière aux zones de passage et d’articulation.

Pour vous aider dans votre investigation, voici les points névralgiques à inspecter en priorité.

Quand constituer un kit de fusibles de secours est-il indispensable pour partir en vacances ?

La réponse est simple : toujours. Tomber en panne de fusible est une chose. Tomber en panne de fusible sur une aire d’autoroute, un dimanche soir, à des centaines de kilomètres de chez soi, en est une autre. Une panne d’essuie-glaces sous un orage ou une panne de phares la nuit peut rapidement transformer un simple désagrément en une situation dangereuse et immobilisante. Avoir un kit de fusibles de secours dans sa boîte à gants n’est pas une option, c’est une assurance tranquillité qui coûte une bouchée de pain.

L’argument économique est imparable. Alors qu’un fusible à l’unité ne coûte que quelques centimes, une intervention de dépannage pour un problème aussi basique vous sera facturée plusieurs dizaines, voire une centaine d’euros. Des estimations montrent qu’un kit complet avec fusibles, pince et lampe témoin coûte moins de 20€. C’est un investissement minime au regard des ennuis qu’il peut vous éviter, surtout lors d’un long trajet comme un départ en vacances. Ne pas avoir de kit, c’est prendre le risque de devoir attendre un dépanneur pour une réparation qui vous aurait pris littéralement deux minutes.

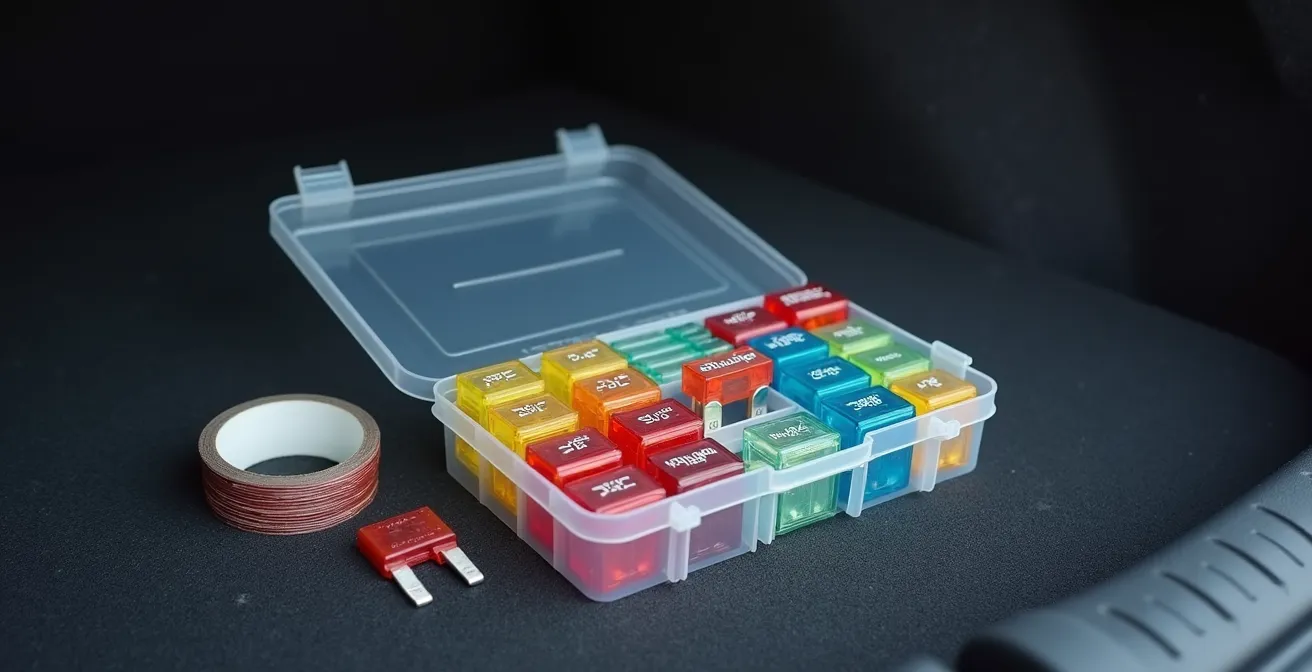

Mais que doit contenir ce kit de survie électrique idéal ? Il ne s’agit pas seulement d’avoir quelques fusibles au hasard. Pour être paré à toute éventualité, votre kit devrait inclure les éléments suivants :

• Un assortiment de fusibles : au moins deux exemplaires de chaque calibre courant (7.5A, 10A, 15A, 20A, 25A, 30A) pour couvrir tous les besoins.
• Une pince à fusible : cet petit outil en plastique, souvent inclus dans la boîte à fusibles de la voiture, permet d’extraire les fusibles sans les abîmer et sans se faire mal aux doigts.
• Une lampe témoin 12V : comme nous l’avons vu, c’est l’outil de diagnostic le plus simple et efficace.
• Un rouleau de ruban isolant : indispensable pour une réparation temporaire sur un fil dénudé que vous auriez identifié.
• La fiche des fusibles : si possible, imprimez et plastifiez le schéma d’affectation des fusibles de votre modèle de voiture. C’est le Graal du dépanneur amateur.

Pourquoi une infiltration d’eau est-elle la cause n°1 de mort subite du calculateur habitacle ?

L’ennemi juré de l’électronique automobile moderne n’est pas la surchauffe ou la vibration, mais l’humidité. Une simple infiltration d’eau, lente et insidieuse, peut causer des ravages, en particulier sur le calculateur habitacle, aussi appelé BSI (Boîtier de Servitude Intelligent). Ce boîtier est le cerveau qui gère toutes les fonctions de confort de votre voiture : centralisation, lève-vitres, éclairage, essuie-glaces… Malheureusement, il est souvent placé dans des zones vulnérables aux infiltrations, comme sous le pare-brise ou au niveau du plancher.

Lorsque l’eau atteint le BSI, elle ne provoque pas un court-circuit franc et immédiat qui ferait sauter un fusible. Le danger est plus sournois : l’humidité va créer de l’oxydation sur les pistes du circuit imprimé et les broches des connecteurs. Cette corrosion verdâtre va progressivement altérer les signaux électriques, créant des dysfonctionnements aléatoires et inexplicables : un clignotant qui s’emballe, des vitres qui ne répondent plus, un tableau de bord qui s’illumine comme un sapin de Noël. C’est souvent à ce stade que la panne devient critique et que le BSI est déclaré « mort ». Un fusible grillé à répétition sur un circuit de confort est d’ailleurs un symptôme avant-coureur d’un BSI qui a pris l’eau.

La prévention est donc cruciale. Une inspection régulière des points d’entrée d’eau potentiels peut vous éviter une réparation extrêmement coûteuse. La plupart de ces vérifications sont simples et ne demandent aucun outil. Voici les zones à surveiller attentivement pour garder votre BSI au sec :

• Drains de baie de pare-brise : nettoyez les feuilles et débris qui s’accumulent sous les essuie-glaces, car ils peuvent boucher les trous d’évacuation et faire déborder l’eau vers l’habitacle.
• Tuyau d’évacuation de climatisation : vérifiez qu’il n’est pas bouché (une flaque d’eau sous la voiture en été est bon signe). S’il est obstrué, la condensation s’évacuera dans l’habitacle.
• Joint de pare-brise : inspectez visuellement son état. Un joint craquelé ou décollé est une porte d’entrée pour l’eau.
• Drains de toit ouvrant : si votre voiture en est équipée, versez un peu d’eau dans les coins et vérifiez qu’elle s’écoule bien sous la voiture.
• Joints de portes : un joint abîmé ou mal positionné peut laisser l’eau s’infiltrer le long des montants de porte, jusqu’au plancher.

Quand le lave-glace ne sort plus : buse bouchée ou pompe HS ?

La panne de lave-glace est un classique, surtout après l’hiver. Face à des gicleurs muets, deux diagnostics principaux s’opposent : un problème mécanique (buse bouchée, tuyau pincé) ou un problème électrique (pompe HS, fusible grillé). Avant de vous lancer dans un démontage hasardeux, une astuce de diagnostic incroyablement simple existe : tendez l’oreille. Actionnez le commodo du lave-glace et écoutez attentivement. Le son que vous percevrez (ou non) est la clé du diagnostic.

Si vous entendez un « BZZZZ » caractéristique provenant du compartiment moteur (généralement près du réservoir de lave-glace), la pompe électrique est alimentée et fonctionne. Le problème est donc mécanique. La cause la plus probable est une ou plusieurs buses bouchées par le calcaire ou des impuretés. Utilisez une aiguille fine ou un trombone pour déboucher délicatement les petits trous des gicleurs. Si le problème persiste, vérifiez que le tuyau en caoutchouc n’est pas pincé, débranché ou percé quelque part entre le réservoir et le capot.

En revanche, si c’est le silence total lorsque vous actionnez le commodo, le problème est électrique. La pompe ne reçoit pas de courant. La première chose à faire est de vérifier le fusible correspondant (généralement dans la boîte de l’habitacle). S’il est bon, le problème vient soit du commodo lui-même, soit de la pompe qui est grillée. Cette simple méthode d’écoute, utilisée par de nombreux professionnels, permet d’orienter le diagnostic en moins de 5 secondes.

Pour éviter ces désagréments, notamment le bouchage des buses, le choix du liquide est primordial. L’eau du robinet est une fausse bonne idée, comme le montre ce comparatif.

DIY Auto : les 5 réparations que tout le monde peut faire sans connaissances mécaniques

Félicitations ! En apprenant à diagnostiquer et changer un fusible, vous avez déjà fait le premier pas dans le monde de l’entretien automobile « Do It Yourself ». Vous avez compris qu’avec un peu de logique et les bonnes informations, de nombreuses pannes courantes sont à votre portée. Changer un fusible n’est que la porte d’entrée vers une série de petites réparations qui peuvent vous faire économiser beaucoup d’argent et vous éviter une visite frustrante au garage. La plupart de ces interventions ne demandent pas de connaissances mécaniques poussées, mais simplement de la méthode et un minimum d’outillage.

L’argument financier est le plus convaincant. Les garages facturent non seulement la pièce, mais aussi et surtout la main-d’œuvre, souvent avec un forfait minimum même pour une intervention de quelques minutes. En prenant en main ces tâches simples, l’économie réalisée est spectaculaire, comme le montre le tableau ci-dessous basé sur les coûts moyens observés.

Pour vous lancer, un petit investissement dans un kit d’outils de base est nécessaire. Pas besoin de dépenser une fortune : un budget de 50€ est largement suffisant pour couvrir 80% des besoins pour ces réparations de base. Voici le kit polyvalent idéal du débutant :

• Un jeu de clés Torx (T10 à T40)
• Un petit cliquet avec des douilles de 8 à 14mm
• Une pince multiprise
• Des tournevis plat et cruciforme, si possible aimantés
• Une lampe frontale LED pour avoir les mains libres
• Une paire de gants de mécanicien

En maîtrisant le changement d’un fusible, vous avez acquis plus qu’une simple compétence : vous avez gagné en autonomie. Alors, la prochaine fois qu’une petite panne surviendra, avant de prendre rendez-vous au garage, ouvrez la boîte à gants et votre capot. Avec la bonne méthode et quelques outils, vous avez désormais le pouvoir de résoudre le problème vous-même, en économisant du temps et de l’argent.
