BSI, UCH, ECU : quel calculateur gère quoi dans votre voiture moderne ?

Un voyant s’allume, la voiture passe en mode dégradé, et le verdict tombe au garage : « C’est le calculateur, il faut le changer ». Un devis à quatre chiffres accompagne souvent cette phrase, laissant le propriétaire du véhicule dans une situation mêlant incompréhension et angoisse financière. On entend alors parler de BSI, d’UCH, ou d’ECU, des acronymes mystérieux qui semblent désigner le cerveau défaillant de l’automobile. La réaction commune est d’accepter le diagnostic, considérant ces boîtiers électroniques comme des boîtes noires impénétrables.

Pourtant, cette approche est souvent la plus coûteuse. Et si le problème ne venait pas du calculateur lui-même, mais d’un simple capteur à quelques dizaines d’euros, d’un fil corrodé par l’humidité, ou d’une mauvaise communication entre les différents modules ? L’architecture électronique d’un véhicule moderne n’est pas une collection de pièces indépendantes, mais un réseau complexe et interconnecté. La véritable cause d’un symptôme est souvent cachée, et le calculateur n’est parfois que le messager qui signale une anomalie ailleurs. Comprendre ces interdépendances est votre meilleure arme pour contester un diagnostic hâtif et une facture exorbitante.

Cet article a pour mission de déconstruire cette architecture. En agissant comme un architecte électronique, nous allons cartographier les rôles de chaque grand calculateur, révéler les pièges de diagnostic les plus courants et vous fournir les connaissances nécessaires pour poser les bonnes questions à votre réparateur. L’objectif n’est pas de faire de vous un expert en électronique, mais un propriétaire averti, capable de reprendre le contrôle face à une panne complexe.

Pourquoi une infiltration d’eau est-elle la cause n°1 de mort subite du calculateur habitacle ?

Le calculateur d’habitacle, connu sous le nom de BSI (Boîtier de Servitude Intelligent) chez PSA ou d’UCH (Unité de Contrôle Habitacle) chez Renault, est le chef d’orchestre des fonctions de confort : lève-vitres, essuie-glaces, éclairage, centralisation… Souvent logé dans des zones peu exposées aux chocs, comme sous le tableau de bord ou près de la boîte à gants, son principal ennemi n’est pas mécanique, mais insidieux : l’eau. Une infiltration, même minime, peut provoquer une « mort subite » de ce composant vital.

Contrairement au calculateur moteur (ECU), mieux protégé dans le compartiment moteur, le BSI/UCH est vulnérable aux infiltrations provenant d’un pare-brise mal collé, de drains de baie de pare-brise bouchés par des feuilles, ou de joints de portière vieillissants. L’eau s’écoule le long des faisceaux électriques et atteint par capillarité les connecteurs du calculateur. Une fois à l’intérieur, elle crée une électrolyse entre les pistes de cuivre microscopiques du circuit imprimé. Cette corrosion détruit les connexions, générant des courts-circuits et des dysfonctionnements erratiques : des clignotants qui s’affolent, un essuie-glace qui ne s’arrête plus, ou une voiture qui refuse de démarrer.

Le diagnostic est souvent trompeur. La panne peut être intermittente, n’apparaissant que par temps humide. La meilleure stratégie reste la prévention. Une inspection régulière des zones à risque peut éviter une réparation coûteuse, car un BSI/UCH endommagé par l’eau est très souvent irréparable, imposant un remplacement onéreux.

Comment cloner un calculateur d’occasion pour éviter de payer 1000 € une pièce neuve ?

Lorsqu’un calculateur est déclaré défectueux et irréparable, la solution proposée par le concessionnaire est quasi systématiquement le remplacement par une pièce neuve. Cette opération est très coûteuse, non seulement à cause du prix de la pièce elle-même, mais aussi car elle nécessite une programmation complexe (ou « télécodage ») pour l’adapter au véhicule. Cependant, une alternative bien plus économique existe : le clonage de calculateur.

Le clonage consiste à extraire l’intégralité des données du calculateur d’origine (y compris le code antidémarrage, le numéro de châssis, les options du véhicule) et à les injecter dans un calculateur d’occasion identique. Ce dernier devient alors une copie conforme de l’original. Une fois cloné, le calculateur d’occasion est « plug and play » : il suffit de le brancher pour que la voiture démarre et que toutes les fonctions soient opérationnelles, sans aucun passage par la valise constructeur. C’est une solution d’ingénierie qui permet une économie substantielle, avec un coût d’opération de quelques centaines d’euros, pièce d’occasion incluse, contre souvent plus de 1000 € pour une solution neuve en concession.

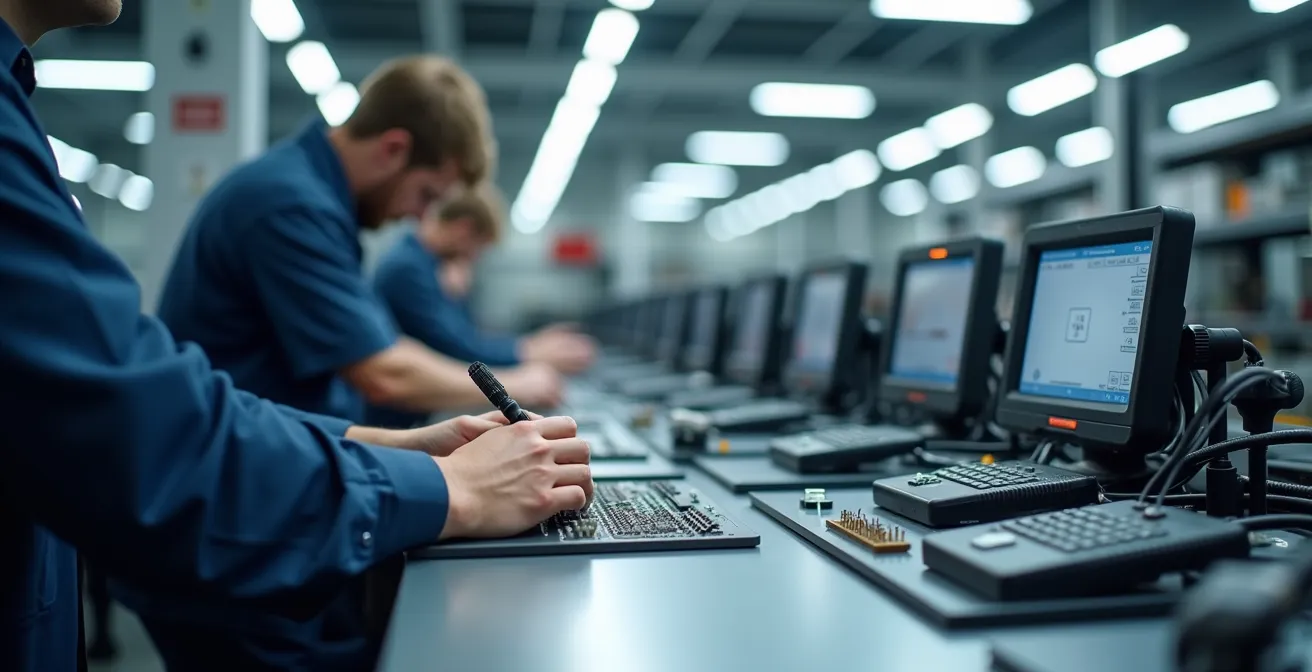

Cette intervention, réalisée par des sociétés spécialisées, nécessite un équipement de pointe capable de lire les mémoires (EPROM ou Flash) des calculateurs. Le service de clonage BSI, par exemple, garantit souvent un retour de la pièce prête à être remontée avec un démarrage immédiat. Loin d’être une simple « astuce », le clonage est une procédure technique fiable qui redonne vie à des composants électroniques parfaitement fonctionnels, évitant ainsi le gaspillage et des dépenses excessives pour l’automobiliste.

Réseau CAN Bus : pourquoi une ampoule grillée peut-elle mettre votre boîte de vitesses en défaut ?

Pour comprendre les pannes électroniques modernes, il faut cesser de voir les calculateurs comme des entités isolées. Ils sont les nœuds d’un vaste système nerveux : le réseau CAN (Controller Area Network) Bus. Ce réseau permet à tous les calculateurs (moteur, ABS, BSI, boîte de vitesses, etc.) de communiquer entre eux en temps réel, partageant une masse d’informations sur deux simples fils torsadés.

Outre les signaux de capteurs directs reçus par un calculateur ECU, de nombreuses informations sont également transmises via le réseau CAN.

– ACTRONICS SARL, Comment fonctionne un calculateur (ECU) dans une voiture?

C’est cette interdépendance systémique qui explique des pannes en apparence illogiques. Prenons un exemple concret : une ampoule de feu stop grillée. Le BSI détecte l’anomalie et envoie un message sur le réseau CAN. Le calculateur d’ABS, qui utilise l’information des feux stop pour gérer l’ESP (contrôle de stabilité), peut alors se mettre en défaut car une information cruciale lui manque. Simultanément, le calculateur de la boîte de vitesses automatique, qui peut aussi utiliser ce signal pour adapter sa logique de changement de rapport, peut également générer un code d’erreur et passer en mode dégradé. Le conducteur voit un message « défaut boîte de vitesses » sur son tableau de bord, alors que la cause initiale est une simple ampoule à 2 euros.

Un technicien qui se contente de lire le code défaut de la boîte de vitesses pourrait conclure à tort à un problème de transmission. Seul un diagnostic qui analyse l’ensemble des communications sur le réseau CAN peut remonter à la source. Les codes défauts commençant par « U » (Network Communication) sont particulièrement révélateurs de ce type de problème de dialogue entre calculateurs.

Le tableau suivant, basé sur les standards de diagnostic, illustre comment les préfixes des codes d’erreur orientent le technicien vers le système concerné, soulignant l’importance d’une analyse globale, comme le montre une analyse comparative des systèmes.

L’erreur de débrancher la batterie sans attendre la mise en veille des calculateurs

Une opération qui semble anodine, comme débrancher la batterie pour changer une pièce ou simplement la recharger, peut se transformer en cauchemar électronique si une règle simple n’est pas respectée. L’erreur la plus commune est de débrancher la borne négative immédiatement après avoir coupé le contact. C’est une action qui peut « corrompre » les données d’un ou plusieurs calculateurs, notamment le BSI.

Pourquoi ? Parce qu’après avoir retiré la clé de contact, les calculateurs ne s’éteignent pas instantanément. Ils entrent dans une phase de mise en veille, appelée « power latch ». Durant cette phase, qui peut durer plusieurs minutes, ils enregistrent leurs dernières configurations, l’état des capteurs, et finalisent leurs cycles d’écriture en mémoire. C’est l’équivalent de la procédure d’arrêt d’un ordinateur. Si vous coupez l’alimentation brutalement pendant ce processus, vous risquez de créer une corruption des données stockées dans leur mémoire volatile.

Les conséquences peuvent être variées et déroutantes : perte des réglages de l’autoradio, déprogrammation des clés, perte de la configuration des options du véhicule, voire un BSI qui devient complètement « muet » et empêche le démarrage. La règle d’or est donc d’attendre. Après avoir coupé le contact et fermé toutes les portes, il est impératif d’attendre une durée recommandée d’au moins 5 minutes avant de débrancher la batterie. Ce délai assure que tous les calculateurs sont passés en mode veille complète et ont sauvegardé leurs données correctement.

Cette simple précaution, souvent ignorée, est l’une des mesures de prévention les plus efficaces pour préserver la santé électronique de votre véhicule. Elle évite de transformer une simple intervention de maintenance en une panne complexe et coûteuse nécessitant une reprogrammation en concession.

Quand une reprogrammation du calculateur moteur (Stage 1) devient-elle illégale sur route ?

La reprogrammation du calculateur moteur (ECU), souvent appelée « Stage 1 », est une pratique populaire pour augmenter la puissance et le couple d’un véhicule. Elle consiste à modifier les cartographies d’injection, de pression de turbo et d’allumage contenues dans l’ECU. Si l’opération est techniquement séduisante et promet des gains de performance notables, elle soulève une question juridique fondamentale : sa légalité sur la voie publique.

La réponse est sans équivoque : toute modification des caractéristiques techniques d’un véhicule telles qu’indiquées sur son certificat de conformité le rend illégal pour une utilisation sur route ouverte. Un Stage 1, en augmentant la puissance du moteur, constitue une telle modification. Le véhicule ne correspond plus à son homologation d’origine.

Pour pouvoir circuler légalement avec un véhicule reprogrammé, le propriétaire devrait engager une procédure de Réception à Titre Isolé (RTI) auprès de la DREAL (Direction Régionale de l’Environnement, de l’Aménagement et du Logement). Cette procédure est longue, complexe et coûteuse, et son issue est incertaine. En pratique, presque personne ne l’effectue.

Toute modification des caractéristiques techniques du véhicule, dont la puissance, annule son homologation et impose un passage à la DREAL.

– Expert automobile, Guide juridique de la reprogrammation moteur en France

Les conséquences d’une circulation avec un véhicule reprogrammé sans nouvelle homologation sont graves. En cas d’accident corporel, l’assurance peut refuser de couvrir les dommages, considérant que le contrat est nul car le véhicule n’est plus conforme à celui déclaré. L’assureur peut mandater un expert pour vérifier l’intégrité du calculateur moteur. De plus, en cas de contrôle par les forces de l’ordre, l’immobilisation du véhicule et une amende substantielle sont possibles. La reprogrammation est donc légale pour un usage exclusif sur circuit, mais devient illégale dès que le véhicule emprunte la voie publique.

L’erreur d’accepter un remplacement de calculateur sans demande de diagnostic approfondi

L’erreur la plus coûteuse pour un propriétaire est d’accepter passivement un devis de remplacement de calculateur. Le calculateur est le composant le plus cher et le plus complexe du système, il doit donc être la dernière pièce suspectée, et non la première. Un bon professionnel de l’automobile agit comme un détective : il doit d’abord éliminer toutes les autres causes possibles avant de condamner l’organe central. C’est ce qu’on appelle le diagnostic différentiel.

Un symptôme, comme un moteur qui cale ou refuse de démarrer, peut avoir de multiples origines. Avant d’incriminer l’ECU, il faut vérifier ses « périphériques ». Un capteur de Point Mort Haut (PMH) défectueux, par exemple, peut empêcher tout démarrage. Le coût de cette pièce est d’environ 30 € pour un capteur PMH contre plus de 1000 € pour un calculateur neuf. La différence justifie à elle seule un diagnostic méticuleux. De même, un problème peut provenir du faisceau électrique : un fil coupé, un connecteur oxydé, ou une mauvaise masse peuvent empêcher le calculateur de recevoir une information ou d’envoyer un ordre, simulant une panne du boîtier lui-même.

Face à un diagnostic de « calculateur HS », le propriétaire doit donc exiger des preuves que ce diagnostic différentiel a été réalisé. Il est en droit de demander un rapport détaillé montrant que les autres causes ont été explorées et écartées. La « règle des 3 P » est un bon guide pour structurer cette démarche :

• P1 – Alimentation : Le calculateur reçoit-il correctement ses tensions d’alimentation et ses masses ? Une simple mesure au multimètre peut répondre à cette question.
• P2 – Périphériques : Tous les capteurs et actionneurs liés au code défaut ont-ils été testés individuellement ? Leur fonctionnement est-il conforme aux spécifications ?
• P3 – Parcours électrique : L’intégrité du faisceau entre le calculateur et le périphérique suspect a-t-elle été vérifiée ? Un test de continuité est essentiel pour écarter un fil coupé.

Demander au garagiste de prouver que ces trois points ont été vérifiés avant d’approuver le remplacement est une démarche légitime qui peut vous épargner une dépense considérable et souvent inutile.

Fin de la 2G/3G : votre système d’appel d’urgence (eCall) va-t-il cesser de fonctionner ?

Une nouvelle vague de pannes électroniques, d’un genre différent, se profile à l’horizon : l’obsolescence programmée par l’évolution des infrastructures de télécommunication. Les opérateurs mobiles ont commencé à démanteler leurs anciens réseaux 2G et 3G pour libérer des fréquences pour la 5G. Cette transition, bien que logique technologiquement, aura un impact direct sur des millions de véhicules produits avant 2018.

Le système d’appel d’urgence automatique eCall, obligatoire sur tous les nouveaux modèles de voitures en Europe depuis le 31 mars 2018, repose sur un module de communication (TCU – Telematics Control Unit) pour contacter les services de secours en cas d’accident. Sur de nombreux véhicules produits avant cette date mais déjà équipés de systèmes connectés (eCall, services premium, GPS avec info trafic), ces modules communiquent via les réseaux 2G ou 3G.

Lorsque ces réseaux seront définitivement éteints (le calendrier varie selon les pays et les opérateurs, mais se situe généralement entre 2025 et 2028), ces systèmes cesseront tout simplement de fonctionner. Le système eCall ne pourra plus passer d’appel, et tous les services connectés associés (démarrage à distance, localisation du véhicule, etc.) deviendront inopérants. Pour le moment, les constructeurs automobiles sont assez discrets sur le sujet. Certains proposent des mises à jour du module TCU vers un modèle 4G/5G, mais cette opération est coûteuse et n’est pas disponible pour toutes les gammes.

Cette situation illustre une nouvelle forme de dépendance de l’automobile moderne : sa durée de vie fonctionnelle n’est plus seulement liée à sa mécanique, mais aussi à la pérennité des technologies de communication sur lesquelles elle s’appuie. Les propriétaires de véhicules concernés risquent de voir une partie de la valeur et des fonctionnalités de leur voiture disparaître sans qu’une solution simple et abordable ne leur soit proposée.

Valise constructeur vs multimarque : pourquoi votre garagiste du coin ne peut pas tout diagnostiquer ?

Le diagnostic électronique est au cœur de la réparation automobile moderne, et l’outil principal du mécanicien est la « valise de diagnostic ». Cependant, toutes les valises ne se valent pas. Il existe une différence fondamentale entre les outils multimarques, utilisés par la majorité des garages indépendants, et les outils constructeurs, réservés aux réseaux de concessionnaires.

Les valises multimarques sont des outils formidables, capables de lire et d’effacer les codes défauts sur une grande variété de véhicules, de visualiser les données des capteurs en temps réel et d’effectuer des réinitialisations de base. Pour 80% des pannes courantes, elles sont parfaitement suffisantes. Cependant, elles atteignent leurs limites lorsqu’il s’agit d’opérations complexes qui touchent au cœur de l’architecture électronique du véhicule. C’est notamment le cas pour la programmation et la synchronisation des calculateurs.

Lorsqu’un BSI est remplacé, même par une pièce neuve, il doit être « télécodé » pour apprendre la configuration exacte du véhicule (options, type de moteur, etc.) et être synchronisé avec les autres calculateurs, notamment l’ECU et le module anti-démarrage. Cette opération nécessite un accès à des protocoles de communication et des serveurs logiciels que seuls les outils constructeurs possèdent.

Si la réinitialisation ne fonctionne pas, il faudra alors aller dans la concession de la marque de votre auto pour y remédier, là où on pourra reprogrammer le BSI à son état d’origine. Lorsqu’un boîtier BSI est remplacé, une reprogrammation est souvent nécessaire pour le synchroniser avec les autres calculateurs du véhicule, tout comme pour coder l’anti-démarrage.

– Fiches-Auto.fr, Rôle du boitier BSI (boitier de servitude intelligent)

En somme, votre garagiste du coin peut être un excellent « médecin généraliste » pour votre voiture, capable de diagnostiquer la grande majorité des maux. Mais pour une « chirurgie » électronique complexe comme le remplacement et la programmation d’un calculateur central, le passage par un spécialiste équipé de l’outil constructeur (ou par une société experte en clonage) devient souvent inévitable. Comprendre cette distinction permet d’orienter sa recherche de solution et d’éviter des diagnostics incomplets.

Face à un devis de remplacement de calculateur, n’hésitez donc jamais à demander un second avis et à exiger un rapport de diagnostic détaillé prouvant que les périphériques et le faisceau électrique ont été rigoureusement testés. Votre connaissance de cette architecture est votre meilleur levier de négociation.
